HЧ-входы (AUX-IN) для автомагнитол

Если в меню при переборе источника звука (обычно кнопка называется Source или Mode) загорается надпись Aux-In, то скорее всего достаточно докупить необходимый соединительный шнур с разъемами, обычно его цена от 900 до 1200 руб.

Во всех остальных случаях - решение описано ниже:

Если в магнитоле нет отдельно выделенных разъемов и специально предназначенных для подключения внешнего источника AUX-IN, то возможны только два способа позволяющие получить этот вход:

позволяющие подключить источник внешнего аудио сигнала в разъем чейнджера

1-й способ (см. 1 и 2 вариант) если в магнитоле предусмотрено управление внешним многодисковым проигрывателем - CD-чейнджером, тогда возможна покупка оригинального, т.е. выпускаемого самой фирмой производителем НЧ-входа AUX-IN с RCA разъемами ("тюльпан"). На разъеме CD-чейнджера присутствуют два контакта входных сигналов левого и правого канала снимаемых с CD-чейнджера, но если сам чейнджер не подключен, то эти входы не активируются. В схемах этих блоков используется микроконтроллер, с помощью которого имитируется наличие CD-чейнджера, поэтому этот вход активируется.

1 вариант

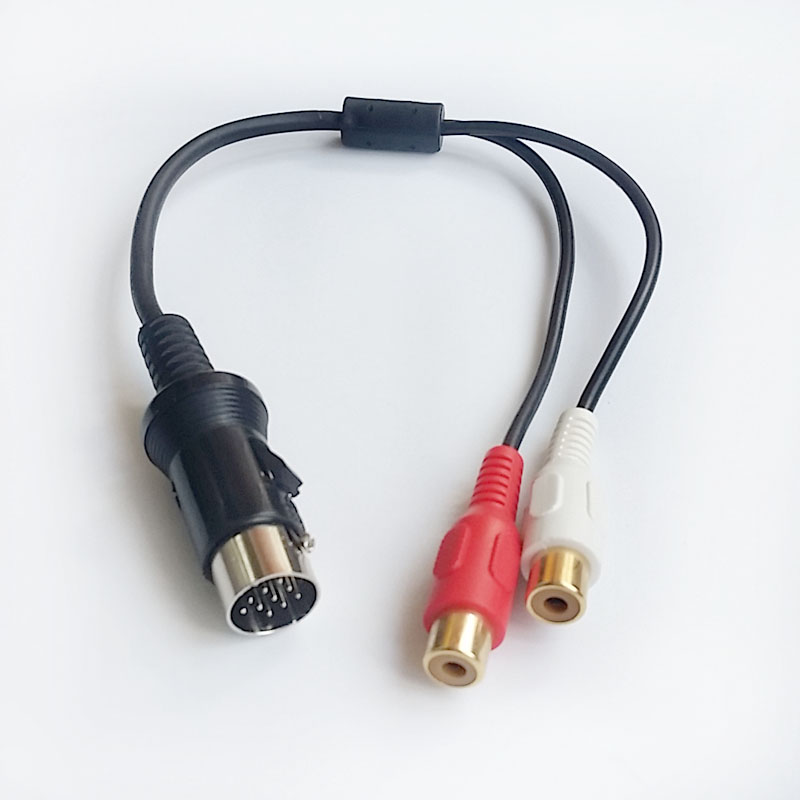

Устройство подключаемое в разъем CD-чейнджера и имеющее входы (обычно 2  разъема RCA, "тюльпана") для подключения к автомагнитоле внешнего источника аудио сигнала (уже не позволит подключить CD-чейнджер)

 2 вариант

Устройство подключаемое в разъем CD-чейнджера и имеющее как входы (обычно 2  разъема RCA, "тюльпана") для подключения к автомагнитоле внешнего источника аудио сигнала, так и вход для CD-чейнджера, некоторые из них позволяют подключать от одного до трех дополнительных CD-чейнджеров.

Преимущество: не нужно "лезть" внутрь магнитолы

Недостаток: Высокая цена -  от 40 до 90 % от стоимости самого CD-чейнджера. Но не все фирмы их выпускают, к тому же их нет в штатной технике, поэтому-

Единственный к тому же и более дешевый это:

второй способ - подключиться непосредственно в схему магнитолы:

HЧ-входы (AUX-IN) для автомагнитол, позволяющие подключить источник внешнего аудио сигнала непосредственно в схему магнитолы

3 вариант

Организация НЧ-входа без заказа дорогих оригинальных блоков: (Цена от 1500 до 1800р.)

а) самый дешевый вариант - пожертвовать тюнером (радиоприемником) магнитолы.

Включение будет происходить при нажатии на кнопку Tuner или Mode.

В магнитоле отключаются сигналы левого и правого канала с тюнера, к этой цепи подключаются сигналы с внешнего низкочастотного источника сигнала.

(P. S. Не все магнитолы это позволяют, в современных магнитолах это почти у всех невозможно)

Цена 1500р.

б) если же тюнер оставить, тогда необходимо вывести дополнительную кнопку для переключения НЧ-входа и Тюнера. Устанавливается дополнительно внутрь аппарата плата с экранированным коммутатором, управляемым внешней кнопкой - удорожание на 300р по сравнению с вариантом 3а.

Можно укомплектовать дополнительной кнопкой на проводе или Вы сами сможете подключить к любой неиспользуемой кнопке в панели приборов вашего автомобиля, один контакт которой подключается на "+12в", а второй к управляющему проводу НЧ-входа.

Схемотехнически включение НЧ-входа осуществляется подачей 12 вольт на этот управляющий провод. Если предполагается использование внешнего DVD/mp3 плеера или любого другого устройства имеющего выход для управления внешними устройствами, то именно этот провод, называемый Remote, удобно подключать именно к управляющему проводу НЧ-входа, тогда и кнопка не нужна, а НЧ-вход будет включаться при включении вашего дополнительного устройства и выключаться при его выключении.

 Цена 1900р.

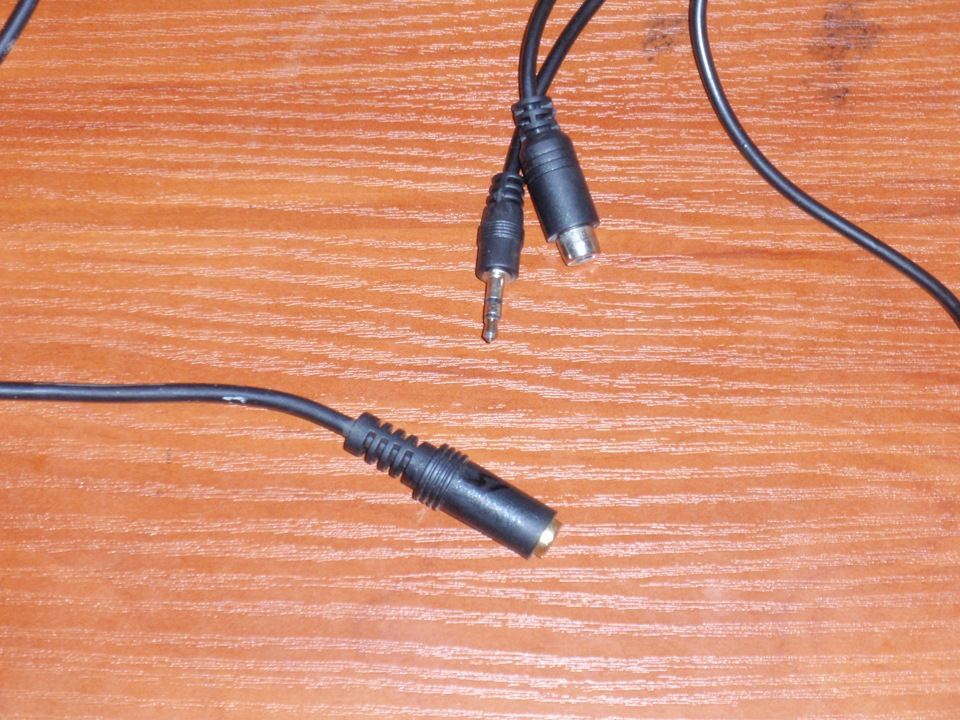

Во всех двух вариантах из магнитолы выводятся стандартные стерео разъемы "тюльпан". В любом магазине радиотоваров или аудио-видеоаппаратуры можно купить любой длины соединительный шнур, который Вам нужен для соединения с вашим устройством сигнала 2х"тюльпан"/2х"тюльпан" для выносного DVD/mp3-проигрывателя или "два тюльпана / миниджек (3,5 мм)" для подключения USB-Flash, iPod, player-а, малогабаритного телевизора, например.

Преимущество: недорого

Недостаток: нужно "лезть" внутрь магнитолы

p.s. В некоторых современных аппаратах в аудиопроцессор приходят сигналы в цифровом виде, поэтому подключение по варианту 3 невозможно, а возможно только с помощью интерфейсного адаптера, подключаемого в разъем CD-чейнджера магнитолы (варианты 1 и 2)
